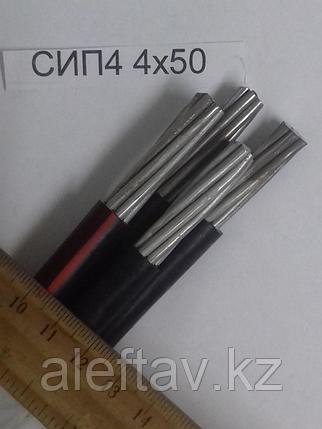

Провод СИП -4 4х 50 (Самонесущий изолированный провод) 0,66 /1кВ

Описание

Расшифровка провода СИП-4 4х50

С - Самонесущий
И - Изолированный
П - Провод
4 - Тип конструкции: провод самонесущий с четырьмя алюминиевыми фазными токопроводящими жилами, с изоляцией из сшитого полиэтилена 0,66/1 кВ

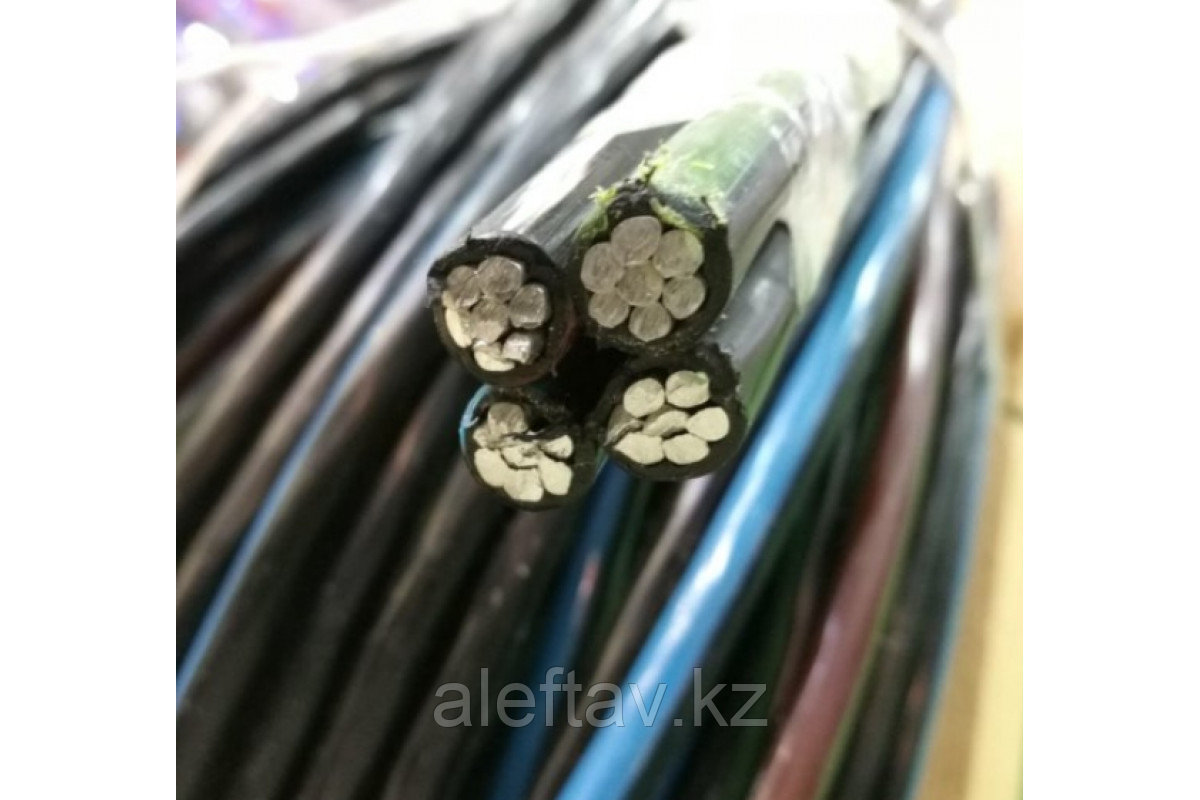

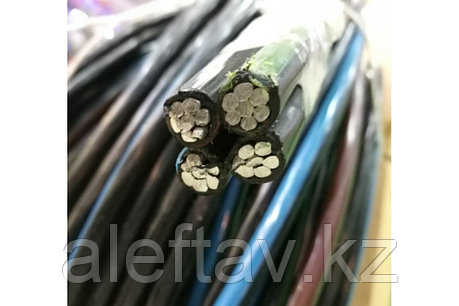

Конструкция провода СИП-4 4х50:

Алюминиевые токопроводящие жилы круглой формы
Изоляция - из светостабилизированного сшитого полиэтилена
Скрутка изолированных жил

Область применения провода СИП-4 4х50:

Провод предназначен для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно частотой 50 Гц для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений в атмосфере типов II и III по ГОСТ 15150.

Применение кабеля СИП-4 4х50

Самонесущий изолированный провод СИП-4 4х50 предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69. Провод может применяться в холодных и умеренных климатических зонах, в т.ч. на побережьях морей и соленых озер, а также в зонах с засоленными песками и промышленных районах.

Состав провода

Кабель СИП-4 4х50 изготавливается из уплотненной алюминиевой проволоки с шагом ее скрутки до 45 см. В проводе 2-4 токопроводящие жилы. СИП-4 производят в сечениях 16-95 мм². В кабеле сечения до 25 мм² используется правосторонняя скрутка, для больших размеров – левосторонняя. Провода разных сечений рассчитаны на ток от 95 до 250 А при нормальных условиях эксплуатации.

Технические характеристики СИП-4 4х50:

• Номинальное напряжение: 0.6/1кВ.
• Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С.
• Минимальная температура прокладки кабеля без предварительного подогрева -20°С
• Предельная длительно допустимая рабочая температура жил 90°С
• Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С
• Максимальная температура нагрева жил при коротком замыкании 250°С
• Минимально допустимый радиус изгиба при прокладке 7,5 диам. кабеля.
• Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ- защищенные на номинальное напряжение 20кВ-6кВ- защищенные на номинальное напряжение 35 кВ-10кВ.
• Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40кВ переменного тока частотой 50Гц

Климатическое исполнение В
Категория размещения (ГОСТ 15150-69) – 1, 2, 3
Диапазон температур эксплуатации -60 до +50 ^оС
Температура окружающей среды при монтаже - не ниже -20 ^оС
Радиус изгиба при монтаже - не менее 10 наружных диаметров провода
Гарантийный срок эксплуатации – 3 лет с даты ввода в эксплуатацию
Срок службы - не менее 40 лет

Расчетная масса кабеля кг/км-711
