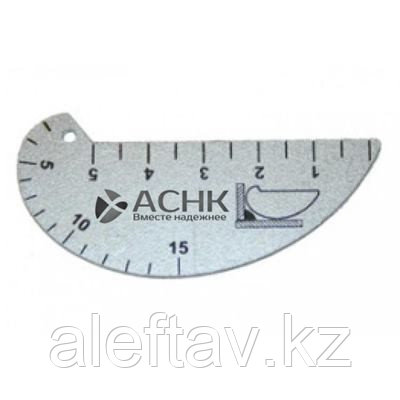

Шаблон Красовского УШК-1

Компактный и точный инструмент для профессионального контроля сварных швов!

Шаблон Красовского УШК-1 — идеальное решение для визуального и измерительного контроля тавровых, стыковых и нахлесточных сварных соединений. Позволяет быстро измерять зазор между кромками свариваемых деталей и высоту усиления шва. Применяется в соответствии с РД 03-606-03. Конструкция соответствует исполнению V категории I по ГОСТ 15150-69: это выточенная пластина с верхней шкалой для зазора и усиления, а также дуговой шкалой для контроля соединений. Шаблон состоит из двух шкал: А (для тавровых и нахлесточных, 0–15 мм, цена деления 1 мм, точность ±0,5 мм) и Б (для стыковых и зазора, цена деления 0,5 мм, точность ±0,25 мм).

Ключевые возможности:

• Измерение высоты углового шва: Соприкосновение шкалы А с плоскостями элементов — величина по точке касания шва.
• Измерение усиления нахлесточного шва: Шкала А с плоскостью основного элемента и продолжением торцевой — по касанию шва.
• Измерение усиления стыкового соединения: Две точки шаблона на поверхностях — по касанию с шкалой Б.
• Измерение зазора между кромками: Между точками касания кромок со шкалой Б.
• Измерение выпуклости корня шва: До 5 мм с высокой точностью.

Технические характеристики:

• Диапазон измерения высоты углового шва: 0–15 мм
• Диапазон измерения высоты усиления: 0–15 мм
• Диапазон измерения выпуклости корня шва: 0–5 мм
• Точность: ±0,05 мм
• Средний срок службы: 50 000 замеров
• Размер: 63 × 30 мм
• Вес: 10 г

Незаменим для сварщиков, контролеров ОТК и инспекторов. Обеспечьте соответствие нормам сварки с УШК-1!
