Катетомер КМС-3-16

Точный контроль катетов угловых швов для профессиональной сварки!

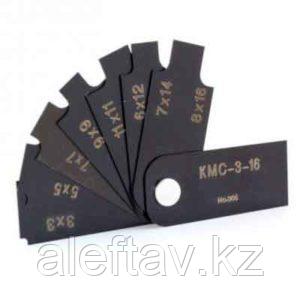

Катетомер КМС-3-16 — надежный инструмент для ступенчатого контроля катетов угловых сварных швов в диапазоне 3–22 мм. Метод подбора обеспечивает выявление минимального зазора, гарантируя точность и соответствие нормам. Набор включает 13 пластин с размерами катетов от 3×3 до 8×16 мм, скрепленных для удобства. Изготовлен из нержавеющей стали с лазерной гравировкой и антикоррозийным покрытием, оснащен уникальным серийным номером. Отклонение рабочего радиуса — 0,02–0,04 мм. Идеально сочетается с шаблоном УШС-4 для полного контроля параметров швов и заготовок. Калибровка по методике МК 12.2017.

Ключевые особенности:

• Метод измерения: Последовательный подбор лепестков — прилегание без зазора, минимальный зазор между дугами и швом.
• Применение: Для угловых швов; при несовпадении — эмпирический метод.
• Преимущества: Лазерная гравировка для долговечности, маркировка размеров у каждой выемки.

Технические характеристики:

• Размеры катетов: 3×3, 4×4, 5×5, 6×6, 7×7, 8×8, 9×9, 10×10, 11×11, 12×12, 5×10, 6×12, 7×14, 8×16 мм
• Допускаемое отклонение: ±0,1 мм
• Количество контролируемых катетов: 13
• Материал: Нержавеющая сталь
• Габариты: 90 × 30 × 20 мм
• Масса: 0,2 кг

Незаменим для сварщиков, контролеров ОТК и инспекторов. Обеспечьте качество сварки с КМС-3-16!
