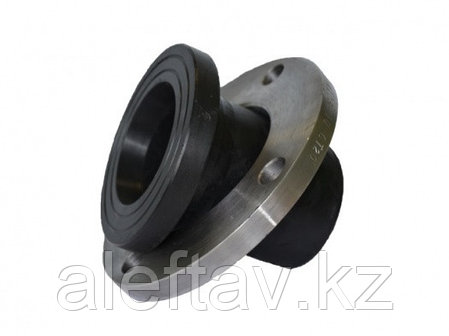

Втулка под фланец полуудлинённая SDR-17

Работаем только с юридическими лицами ТОО, ИП!

Применяется для присоединения полиэтиленового трубопровода к стальной трубе, а также запорной или регулюющей арматере, при помощи фланцевого соединения.

Принцип использования данного фитинга заключается в обеспечении упора для фланца, надетого на втулку и исключающего возможность разъединения узла во время его эксплуатации. Используют втулку под фланец в местах перехода  полиэтиленового трубопровода на задвижке или стальную трубу, при наличии на ней ответного фланца.

Втулка под фланец используется совместно с прижимным фланцем, который должен иметь более широкий внутренний диаметр, чем обычный стандартный фланец. Необходимость в расточке внутренней части фланца, заключается в наличии усиливающего расширения полиэтиленовой части втулки у основания бурта, мешающее плотно прилегать фланцу к прижимной части.

После установки втулки на трубе, при помощи стального фланца и болтов с гайками, труба присоединяется к задвижке, а бурт на втулке не дает фланцу соскочить при эксплуатации трубопровода при рабочих и максимальных давлениях.
