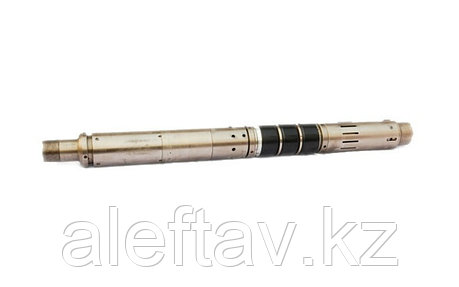

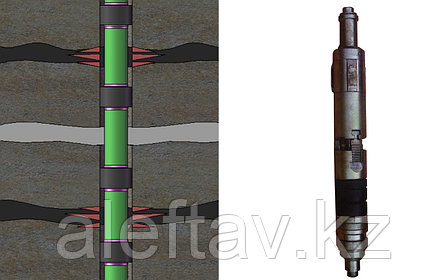

Пакер для герметичного и надежного разобщения требуемых интервалов ствола эксплуатационной колонны и защиты ее от динамического и агрессивного воздействия рабочей среды в процессе эксплуатации и проведения различных технологических операций.
| Спецификация и тип |
Внешний диаметр (мм) |
Внутренний диаметр (мм) |
Рабочая температура (гр. С) |
Рабочее давление (МПа)
|
Длина (мм) |
Соединительная резьба |
Пригодная втулка |
|
Y221-114x
50-120/35
|
114 |
60 |
120 |
35 |
1210 |
B&P; 2-3/8 TBG |
121-124 |
Область применения
- для закачки жидкости в нагнетательные скважины (ППД);
- для проведения других технологических операций, требующих создания избыточного давления в надпакерной и подпакерной зонах;
- для проведения операций, требующих оставлять пакер в скважине автономно, без связи с НКТ.
Отличительные особенности
- встроенный верхний механический якорь;
- установка и снятие пакера осуществляется с помощью осевых манипуляций без вращения колонны НКТ и без опоры на забой;
- уплотнительный узел пакера и разъемный конус верхнего якоря связаны замковым механизмом со стволом, что исключает преждевременное срабатывание верхнего якоря при спуско-подъемных операциях пакера в скважине;
- верхний якорный узел имеет разъемный распорный конус, предназначенный для свободного съема верхнего якоря при снятии пакера с места его установки;
- увеличенный проходной диаметр ствола пакера позволяет проводить практически весь комплекс работ связанный с капитальным ремонтом скважин без подъема пакера (геофизические исследования, перфорация, все виды изоляционных работ);
- простота и высокая надежность пакера, исключают возникновение аварийных ситуаций, связанных с оставлением пакера в скважине;
- возможность автономной работы без связи с НКТ.
Преимущества
- при посадке не требует вращения колонны НКТ, создания давления, а также точного замера вытяжки НКТ;
- высокая надежность верхнего якоря, благодаря отсутствию уплотнений;
- легкая, безотказная пакеровка и распакеровка в наклонных, горизонтальных, глубоких скважинах;
- многократное количество установок пакера за одну спуско-подъемную операцию.
|
|
